Отчет о проведенном обследовании участка газопровода Грязовец-Ленинград-1, 61-85км

Цель обследования:

Диагностика трубопровода при проведении работ по переизоляции.

Объект обследования:

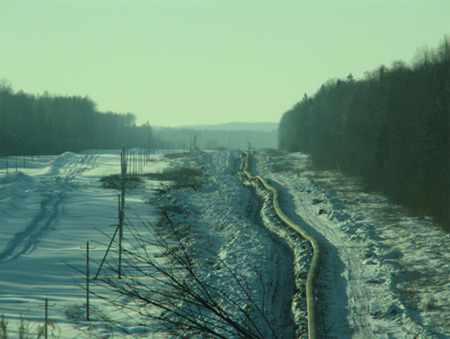

Линейная часть магистрального газопровода Грязовец-Ленинград.

Используемое оборудование:

Сканер-дефектоскоп А2075 «Сонет», дефектоскопы А1212 «Мастер» и А1214 «Эксперт».

Дата обследования:

13 февраля - 17 марта 2009 г.

Обследование проводилось совместно с ООО «ГазПриборТехнология».

При проведении диагностики нашими специалистами решались следующие задачи:

1. Обследование основного металла тела трубы. Для решения этой задачи применялся сканер-дефектоскоп А2075 «Сонет», позволяющий обнаруживать нераскрывшиеся трещины. Благодаря использованию этого уникального оборудования, было обнаружено и вырезано несколько труб с участками коррозионного растрескивания под напряжением.

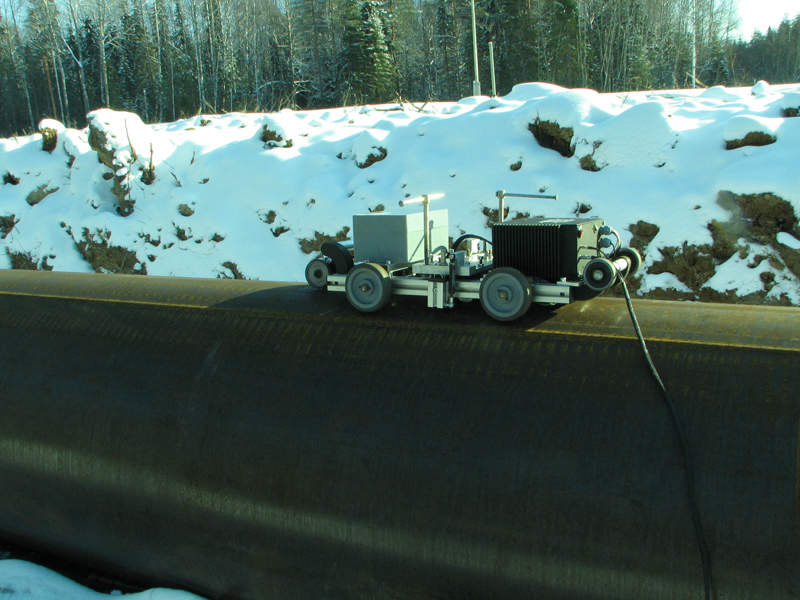

A2075 "Сонет"

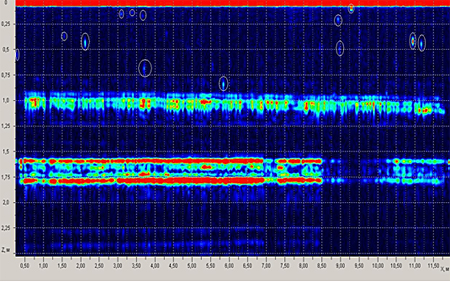

Рис.1 Сканограмма дефектной трубы

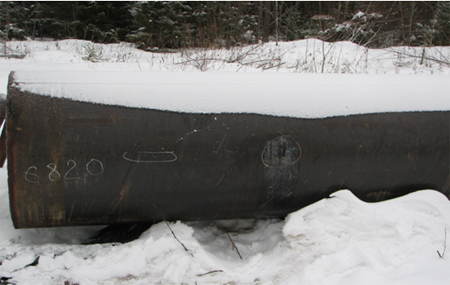

Рис.2 Труба с выявленными с помощью сканера-дефектоскопа А2075 «Сонет» дефектами.

2. Обследование (контроль) сварных швов и соединений. Был проведён ультразвуковой контроль десятков стыковых соединений, по результатам которого некоторые швы были отремонтированы, а некоторые вырезаны.

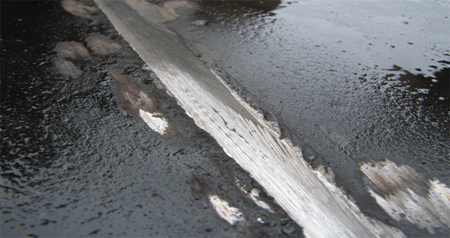

Рис.3 Подтверждение наличия дефекта в сварном соединении, выявленного ультразвуковым контролем.

3. С помощью визуально-измерительного контроля было выявлено множество выбоин и вмятин, коррозийных участков на теле трубы, а также смещения кромок и подрезы на сварных стыках.

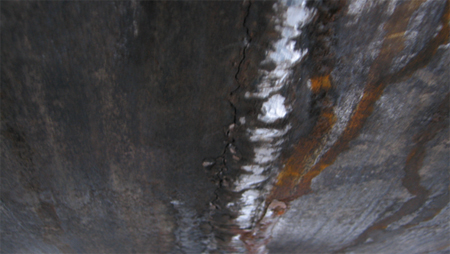

Рис.4 Раскрывшаяся трещина на сварном соединении.

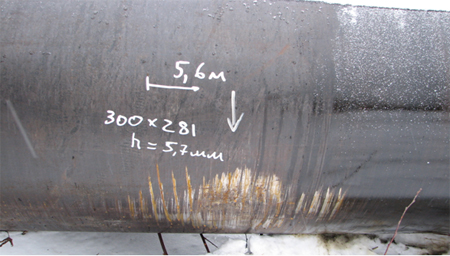

Рис.5 Вмятина на теле трубы.

Выводы по результатам обследования:

1. Сканер-дефектоскоп А2075 «SoNet» позволяет обнаруживать дефектные области с коррозионным растрескиванием, не выявляемые при визуальном контроле. Наличие указанных дефектов подтверждается традиционными методами неразрушающего контроля.

2. Использование сканера-дефектоскопа А2075 «SoNet» значительно повышает производительность и достоверность производимого контроля.
