Отчет о проведенном обследовании толщин труб в зданиях, подведомственных ГлавУпДК МИД
Цель работы:
Измерение остаточной толщины труб отопления, горячего и холодного водоснабжения.
Используемое оборудование:
Толщиномеры А1207, А1208 с раздельно-совмещенным ПЭП.
Методика обследования:
Ультразвуковая толщинометрия.
1. Здание на улице Мосфильмовская
Обследование проводилось 27 ноября 2008 года.

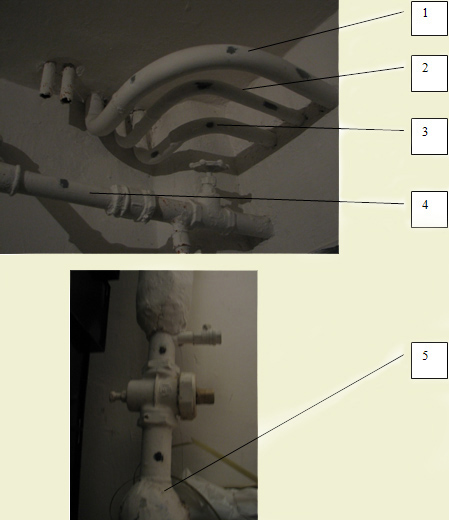

Участок №1 – цокольный этаж, помещение III, комната 9
|
Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина,мм |
|
1 |
ХВС |
42 |
3.0 |
|
2 |
ГВС |
28 |
2.8 |
|
3 |
ГВС |
34 |
2.5 |
|
4 |
отопление |
42 |
3.2 |
|
5 |
отопление |
48 |
3.4 |

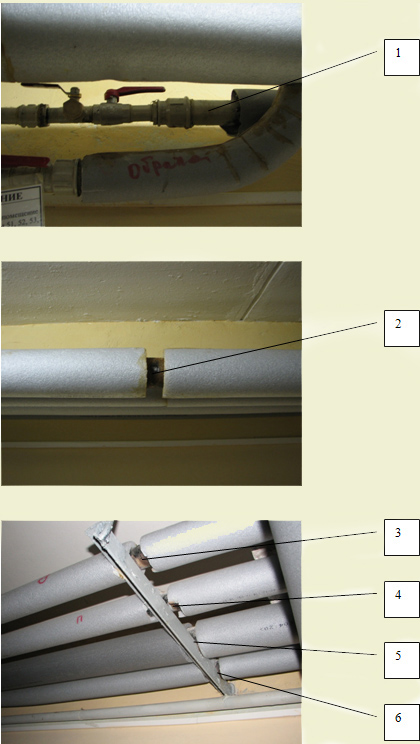

Участок № 2 – коридор на цокольном этаже
|
Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина, мм |
|
1 |
ГВС |
42 |
3.2 |
|
2 |
ГВС |
48 |
2.9 |
|
3 |
ГВС |
48 |
3.4 |
|
4 |
ГВС |
48 |
3.1 |
|
5 |
ГВС |
76 |
3.8 |
|
6 |
ГВС |
48 |
3.8 |

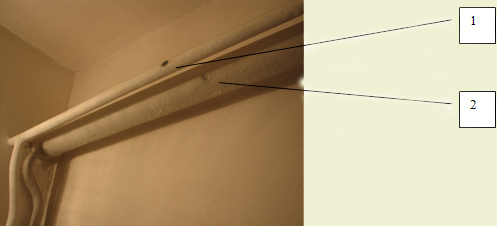

Участок № 3 – туалет
|
Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина, мм |
|
1 |
ХВС |
22 |
1.7 |
|
2 |
отопление |
61 |
3.4 |

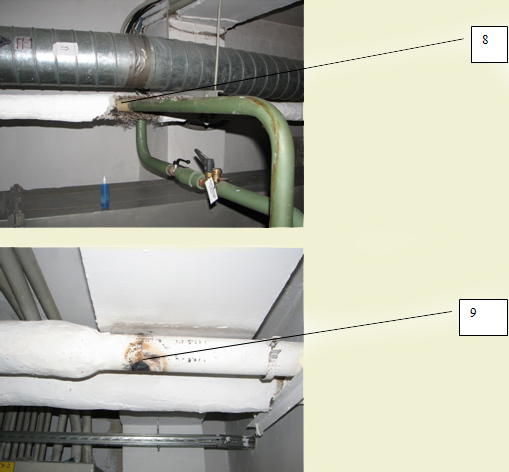

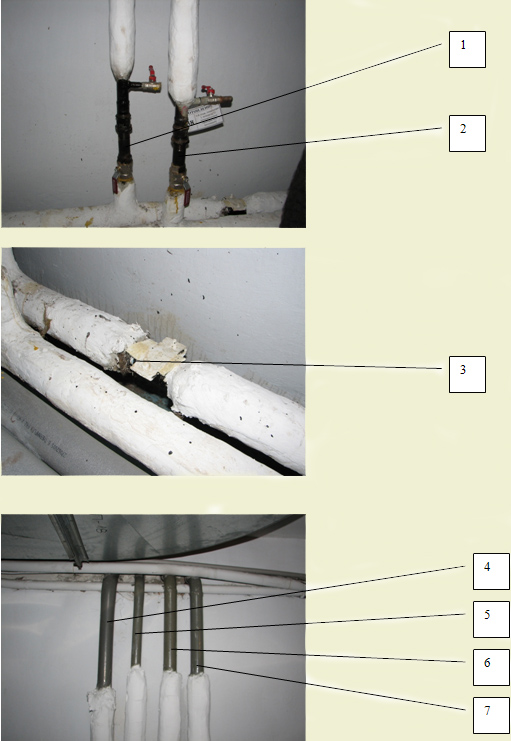

Участок №4 – вентиляционная камера
|
Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина, мм |
|
1 |
отопление |
40 |
3.0 |
|
2 |
отопление |
40 |
2.95 |
|
3 |
пожаротушение |
58 |
3.6 |
|
4 |
пожаротушение |
58 |
3.6 |
|
5 |
пожаротушение |
43 |
3.4 |
|
6 |
пожаротушение |
58 |
3.7 |
|
7 |
пожаротушение |
58 |
3.9 |
|
8 |
пожаротушение |
48 |
3.6 |
|
9 |
пожаротушение |
89 |
3.1 |

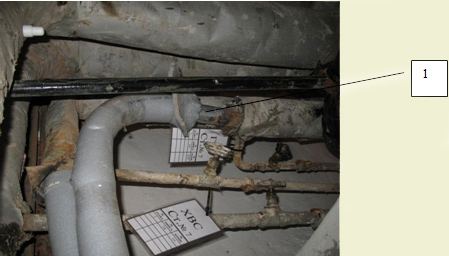

Участок №5 – бойлерная
|
Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина, мм |
|
1 |
ХВС |
50 |
3.4 |

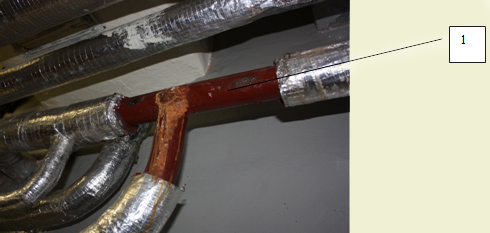

Участок №6 – коридор. Система ГВС общественных туалетов 1-го этажа.
|
Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина, мм |
|
1 |
ГВС |
50 |
3.1 |

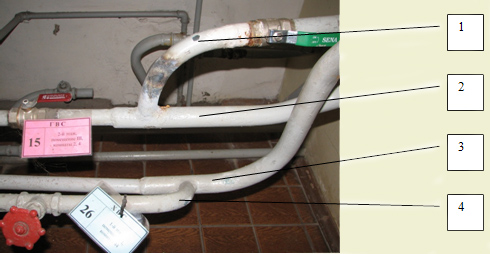

Участок №7 – коридор, около ПК-07, трубы под лестницей.
|
Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина, мм |
|
1 |
ГВС |
42 |
3.3 |
|
2 |
ГВС |
42 |
3.3 |
|
3 |
ХВС |
42 |
3.9 |
|
4 |
ХВС |
35 |
3.1 |

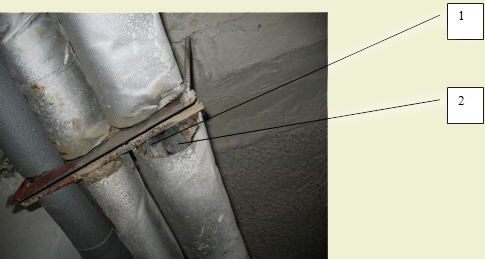

2. Мамоновский переулок, д.4, п.2
Обследование проводилось 27 ноября 2008 года.
|

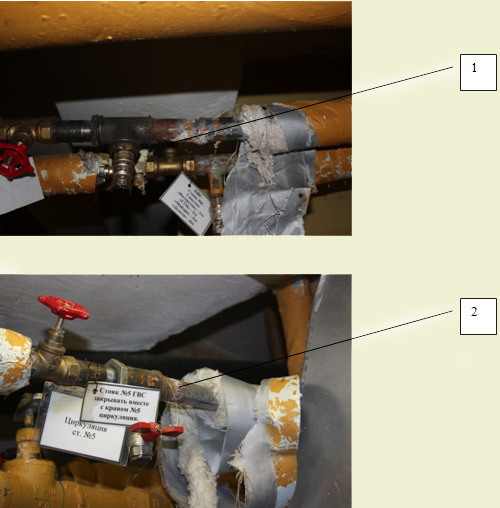

Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина, мм |
|
1 |
ГВС, подача |
42 |
1.77 |
|
2 |
ГВС, обратная |
34 |
3.0 |
|
|

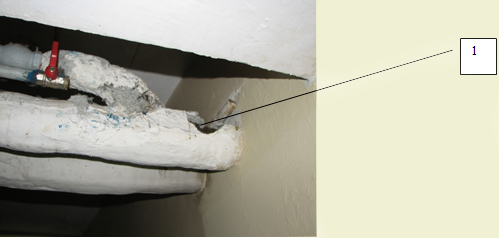

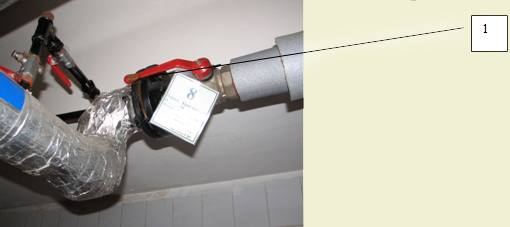

Номер трубы |
|
|
Назначение трубы |
|
|
Внешний диаметр трубы, мм |
|
|
Минимальная измеренная толщина, мм |
|
|
1 |
ГВС, подача |
42 |
2.7 |

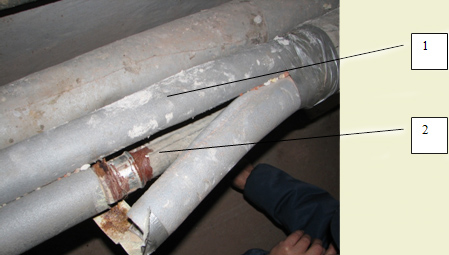

3. Мамоновский переулок, д.4, п.2
Обследование проводилось 27 ноября 2008 года.
|
Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина, мм |
|
1 |
ГВС, подача |
34 |
2.8 |
|
2 |
ГВС, обратная |
28 |
2.4 |
|

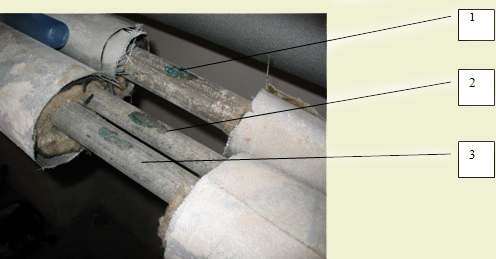

Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина, мм |
|
1 |
ХВС |
42 |
2.9 |
|
2 |
ГВС, подача |
34 |
2.6 |
|
3 |
ГВС, обратная |
28 |
2.4 |

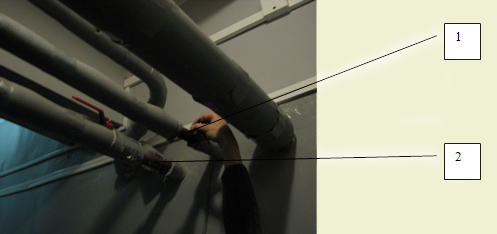

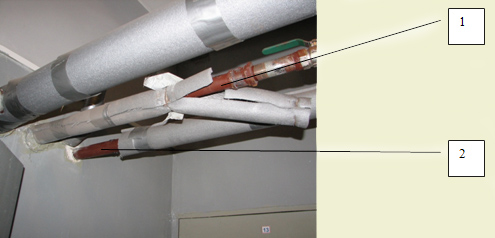

4. Мамоновский переулок, д.6
Обследование проводилось 27 ноября 2008 года.
|
Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина, мм |
|
1 |
ГВС, подача |
34 |
2.6 |
|
2 |
ГВС, обратная |
28 |
2.8 |
|
Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина, мм |
|
1 |
ГВС, подача |
34 |
1.9 |
|
2 |
ГВС, обратная |
28 |
2.8 |
5. Здание на Глазовском переулок
Обследование проводилось 28 ноября 2008 года.

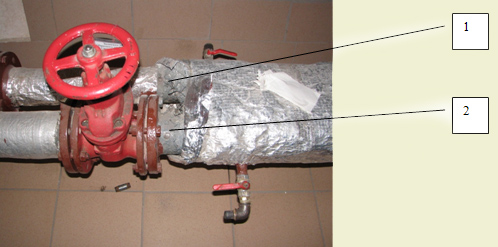

Участок №1 – трубы отопления около бойлерной.
|
Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина, мм |
|
1 |
ГВС, подача |
108 |
2.8 |
|
2 |
ГВС, обратная |
108 |
4.0 |

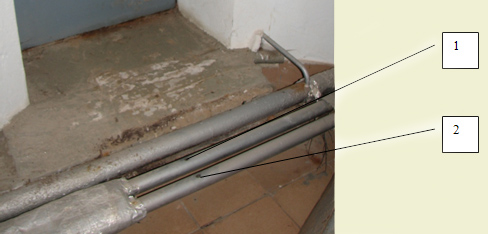

Участок №2 – нижний вестибюль черной лестницы.
|
Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина, мм |
|
1 |
ГВС, подача |
57 |
3.0 |
|
2 |
ГВС, обратная |
57 |
3.1 |

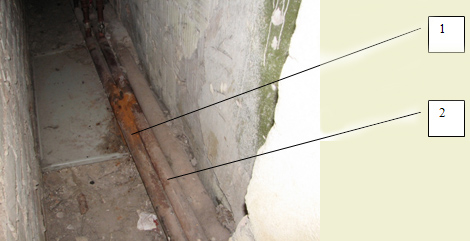

Участок №3 – технический проход рядом с нижним вестибюлем черной лестницы.
|
Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина, мм |
|
1 |
ГВС, подача |
57 |
2.1 |
|
2 |
ГВС, обратная |
57 |
2.2 |

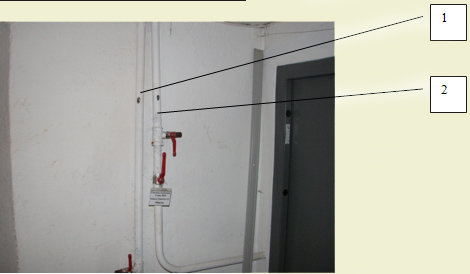

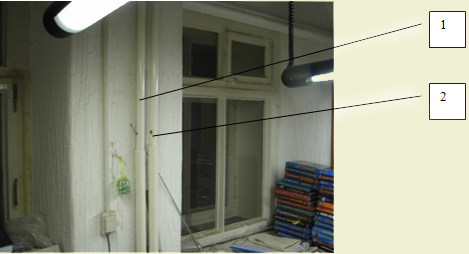

Участок №4 – стояк отопления №16.
|
Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина, мм |
|
1 |
отопление, подача |
25 |
2.8 |
|
2 |
отопление, обратная |
25 |
3.0 |
Участок №5 – раздевалка обслуживающего персонала.
|
Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина, мм |
|
1 |
отопление, подача |
20 |
2.6 |
|
2 |
отопление, обратная |
20 |
2.1 |
6. Здание на Курсовом переулке
Обследование проводилось 2 декабря 2008 года.

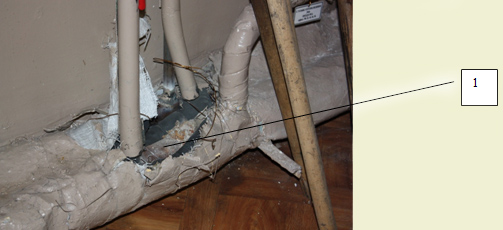

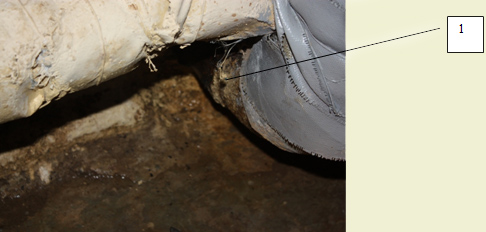

Участок №1 - цокольный этаж, кухня.
|
Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина, мм |
|
1 |
отопление |
57 |
2.1 |
Участок №2 – мастерская кровельщиков.
|
Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина, мм |
|
1 |
ГВС |
21 |
2.8 |
|
2 |
ГВС, обратная |
21 |
1.8 |

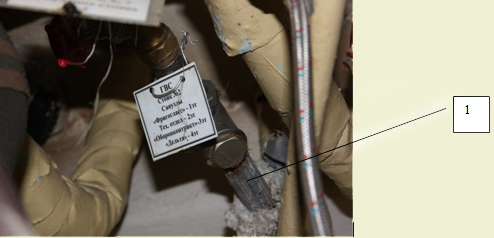

Участок №3 – мастерская.
|
Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина, мм |
|
1 |
ГВС |
25.4 |
2.5 |
Участок №4 – бойлерная.
|
Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина, мм |
|
1 |
ГВС |
40 |
3 |
Участок №5 – водомерный узел.
|
Номер трубы |
Назначение трубы |
Внешний диаметр трубы, мм |
Минимальная измеренная толщина, мм |
|
1 |
водопроводный ввод |
108 |
3.8 |
