Отчет об обследовании металлоконструкций (опор контактной сети) с помощью толщиномера А1207

Объект обследования:

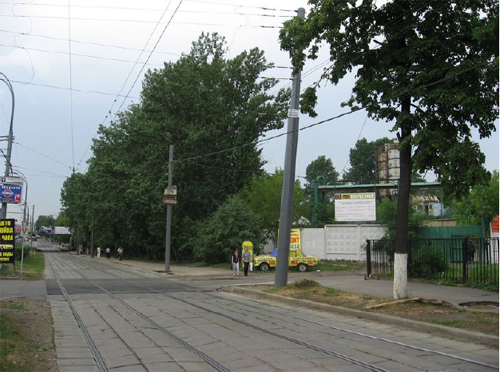

Металлические столбы – опоры контактной сети.

Рис. 1

Цель работы:

Выявление мест утонения металла и измерения остаточной толщины металла опор контактной сети.

Используемое оборудование:

Ультразвуковой толщиномер А1207.

Проведение обследования:

Как показывает практика, излом опор происходит в месте, где опора входит в землю или на расстоянии около 200 мм под землей.

Специалистам компании ООО "АКС-Сервис" был предоставлен фрагмент упавшей опоры для проведения обследования металлоконструкции. Фрагмент представляет собой отрезок опоры длиной около 500 мм (300 мм надземной части и 200 мм подземной части).

Визуальный осмотр и проведение измерений показали, что остаточная толщина металла начиная с края фрагмента находившегося над землей (5,7 мм) плавно снижается к подземной части (около 1 мм).

Далее замеры проводились на действующих опорах контактной сети.

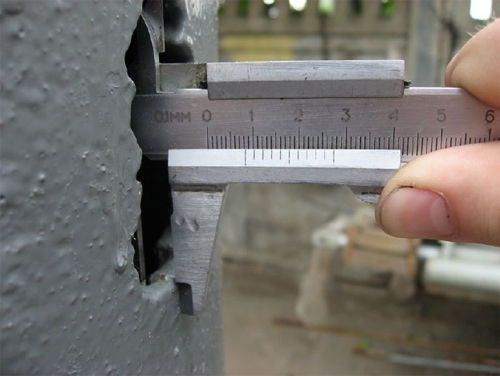

В одной из опор имелись технологические отверстия, которые позволили замерить в одном месте реальную толщину стенки опоры (около 8,2 мм).

Рис. 2

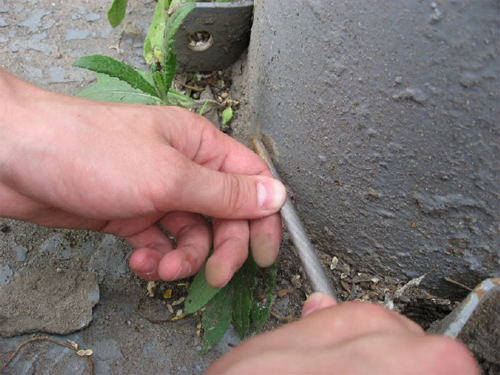

Далее были зачищены от краски и ржавчины две области в нижней части опоры, что является обязательным условием для получения достоверных результатов. Зачистка производилась напильником и заняла по времени около 2 минут. Следует отметить, что для проведения замера достаточно зачистить область около 10 мм2, что не портит внешний вид опоры и не требует перекраски всего изделия.

Рис. 3

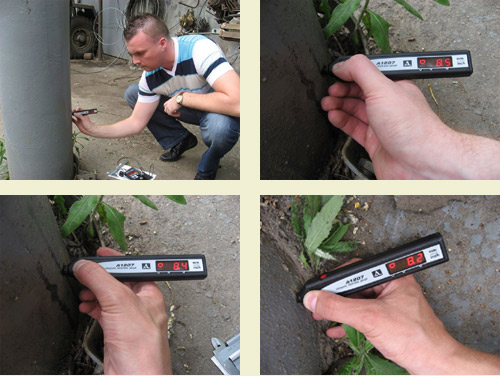

Далее было произведено несколько замеров в разных точках.

Рис. 4

По данным, которые сообщили сотрудники встречавшей стороны, толщина стенки новой опоры должна составлять 9 мм, как видно из фотографий утонение на данный момент в надземной части колонны составляет от 0,5 до 0,8 мм, что является не опасным. Для того чтобы провести контроль подземной части опоры требуется раскопать участок земли, соприкасающийся с опорой, на требуемую глубину.

Выводы:

1. Контроль толщины стенки опор контактной сети, можно проводить при помощи ультразвукового толщиномера А1207 в диапазоне от 0,8 до 30 мм.

2. Прибор позволяет регистрировать утонения с точностью до 0,1 мм.

3. Для проведения контроля требуется зачистка незначительного пространства от краски и ржавчины.

4. Прибор не требует выполнения сложных процедур настроек, обеспечивает надежный контакт с объектом контроля, в силу чего им может работать даже малоопытный пользователь.
