Отчет по результатам ультразвукового обследования блоков стеклодувной печи
Объект исследования:
Блоки внутренней обкладки стеклодувной печи, материал «Бакор» (огнеупорный), размер блока 1700 х 400 х 250 мм.
Цель работы:
Определение возможностей ультразвукового неразрушающего контроля, поиск скрытых дефектов.
Оборудование для обследования:
Ультразвуковой низкочастотный томограф А1040М ПОЛИГОН.
Проведение обследования:
Для определения возможностей поиска внутренних дефектов были просканированы блоки №166 и №167.
![]() |

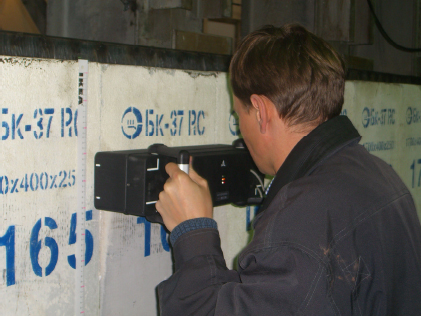

Рис.1 Сканирование блоков |
Блоки установлены в стене печи вертикально. Антенное устройство обеспечивает прозвучивание на всю ширину блока. Поэтому сканирование блока производили сверху-вниз с постоянным шагом 50 мм.
Скорость ультразвуковой волны (поперечной) установлена по испытанию в автоматическом режиме калибровки - 4069 м/с.
![]() |

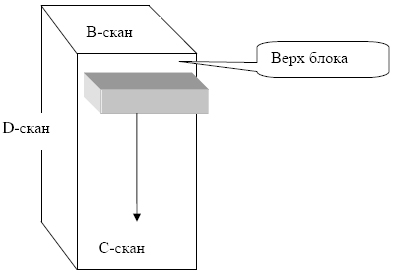

Рис.2 Схема сканирования |
На рисунке 1 приведена томограмма внутренней структуры блока № 166 в трех взаимно перпендикулярных плоскостях. Верх блока на томограммах находится слева. Обнаружен дефект цилиндрической формы протяженностью 750 мм на глубине 130 мм относительно поверхности сканирования, эквивалентный диаметр 80 мм.
![]() |

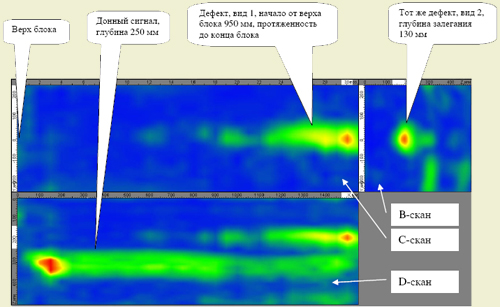

Рис.3 Томограмма блока №166 |
На рисунке 2 показана томограмма блока № 167. Виден донный сигнал на глубине 250 мм, сигналов от дефектов нет.
![]() |

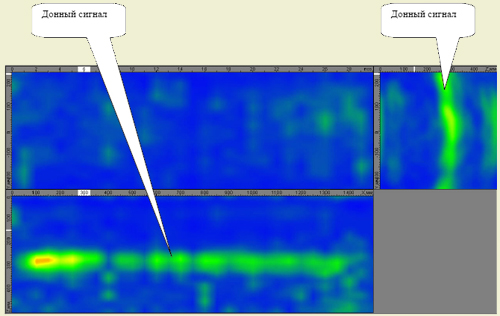

Рис.4 Томограмма блока №167 |
Выводы:
Предварительное обследование показало, что контроль данных блоков ультразвуковым методом возможен и позволяет выявить дефекты внутренней структуры блоков и определить их условные размеры.
Исполнители:
Силин В.В.- инженер, специалист 2-го уровня УЗК.
Филипенко А.А. – инженер, специалист 2-го уровня УЗК.
